問題描述（故障現象）

A-B-C-D四臺中興ZXMP S385設備組成一個2.5G速率的二纖雙向復用段保護環，B站點下掛的的接入環設備ET1上報不可用秒告警，并伴隨有背景塊誤碼和誤塊秒。

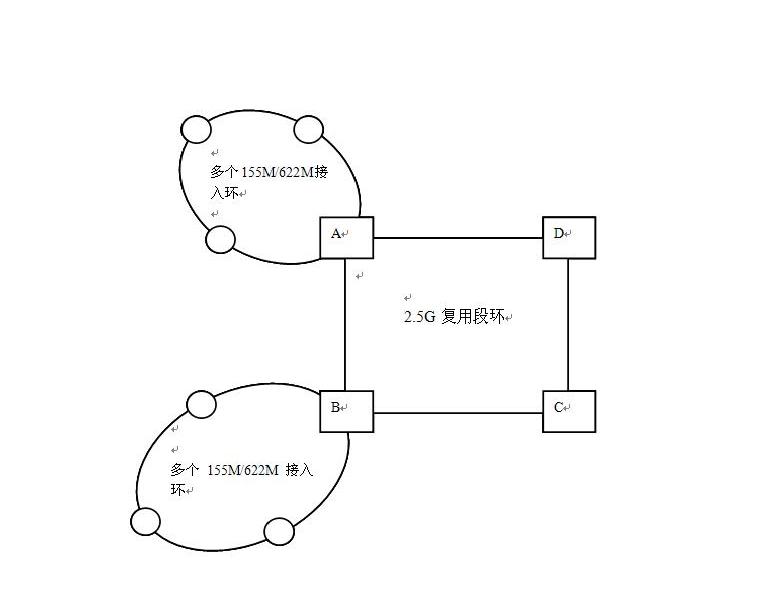

組網環境

A-B-C-D四臺ZXMP S385設備組成一個2.5G速率的二纖雙向復用段保護環，其中A和B分別下掛有幾個接入環

原因分析

1、線路問題；

2、光板問題；

3、交叉板問題；

4、時鐘板問題；

5、外部環境溫度過高。

解決方案

從受影響業務的經過路徑和受影響范圍分析，故障業務路由均經過A、B和C三個站點，因此，故障只可能出現在A、B和C三個站點。

下面以1月13日15:00至15:30時間段做故障分析：

（1）查看故障發生時A性能和告警，發現與B相連接的10#OL16光板上檢測到大量的VC4誤碼，但是沒有再生段或復用段誤碼，說明光路正常；

（2）同時交叉板上檢測到大量的TU12-LOP告警和VC12誤碼率越限告警；

（3）查看故障發生時C性能和告警，發現與B相連接的7#OL16光板檢測到大量的VC4誤碼，但是沒有再生段或復用段誤碼，說明光路也正常，同時C交叉板上檢測到TU12-LOP告警和VC12誤碼率越限告警；

（4）根據傳輸系統對誤碼的檢測機制，傳輸設備只對接收到的信號進行檢測，對自身發送的信號不檢測，所以某個站點出現誤碼，要么是接收過來的信號帶有誤碼，要么是設備自身產生的誤碼；

（5）從以上告警及性能分析，A檢測到的誤碼如果是在自身產生，誤碼并不會對B下掛的網元造成影響，因為B下掛網元的業務路徑沒有經過A，故不可能是A導致；

（6）分析C的情況：與C相連的光方向中，有上連核心網絡的2.5G光路、下掛S200的155M光路、以及某片區匯聚環組網的2.5G光路，除了收B的方向7#OL16光板檢測到誤碼外，其他方向都沒有檢測到誤碼。同時檢查C下掛的ZXMP S200網元，也沒有發現誤碼，所以C的問題導致故障的可能性比較小；

（7）分析B的情況：查看B的性能，B的各個光方向都沒有檢測到誤碼，同時在B下掛的網元，都檢測到了誤碼，說明B接收到的信號都正常，但其他網元接收來自B的信號帶了誤碼。至此，問題的根源定位在B可能性比較大；

（8）通常情況下，造成傳輸設備產生VC4誤碼、TU12-LOP告警和VC12誤碼率越限有以下可能原因：

①交叉板故障

②時鐘板故障

中興S385設備交叉板由空分模塊、時分模塊、時鐘單元模塊共同構成。通過檢查全網的時鐘源配置，發現C從B方向引接線路時鐘，如果B時鐘單元出現問題，肯定也會影響到C以及C下掛網元的業務，故可以排除B和C時鐘單元故障；

（9）由于B和C中興S385設備的業務均工作在9#槽位交叉時鐘板上，且配置的是分散型業務，最終將問題定位在B和C的9#槽位的時分板上；

（10）由于B可能性比較大，決定先對B進行操作。1-15日零點將B的時鐘總線、開銷、業務總線從9#交叉板倒換至8#交叉板，截止1-17日凌晨1點，沒再出現誤碼。

注意事項

本次誤碼故障的最終定位為B站點9#交叉板故障，將壞板寄回實驗室后測量時分板電源發現，1.2v電源模塊M1輸出電壓異常，為0.94v，這個電源模塊給時分芯片供電，電壓偏低會導致芯片工作異常，業務中斷。而且現網的交叉板版本不支持低電壓倒換機制，最新的交叉板版本（V3.20R1P04）支持低電壓倒換機制，當M1輸出電壓降低到0.97V左右可以倒換，并上報“單板運行不正常告警”。
