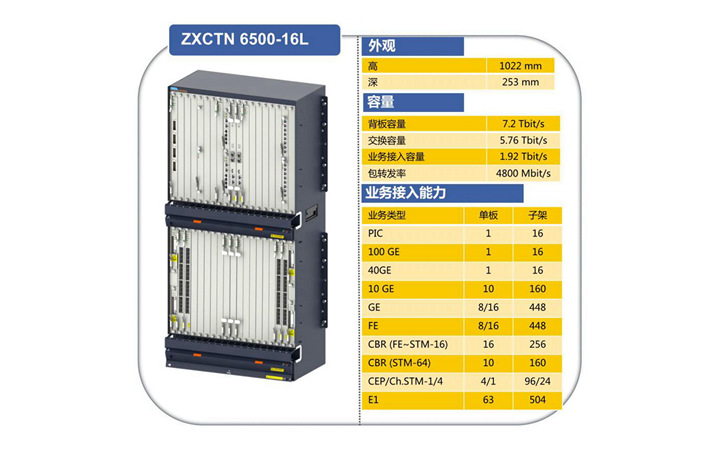

ZXCTN 6500-16L（中興6500）定位于分組傳送網中的匯聚層和核心層，負責PTN業務（分組業務）和SPN業務（切片分組業務）在網絡中的傳輸。切片分組傳送網（SPN）是深度融合分組傳送和光傳送的傳送網，使得分組傳送功能和光傳送功能能夠進行任意比例的組合。
保護機制
ZXCTN 6500-16L具備完善的設備級保護功能。
設備級保護包括：主控板1+1熱備份、交換板2+1熱備份、PW交換代理板1+1保護、時鐘控制板1+1保護、電源板2組1+1保護、支持單板熱插拔、支持設備掉電恢復、
兼容性
ZXCTN 6500-16L采用開放式的技術平臺，兼容傳統的傳輸和數據網絡。
系統設計靈活，適應多種傳送標準的發展，為業務網絡的演進提供支撐。
統一網管系統
ZXCTN 6500-16L采用中興通訊統一網元管理系統NetNumen U31 R22
子架結構

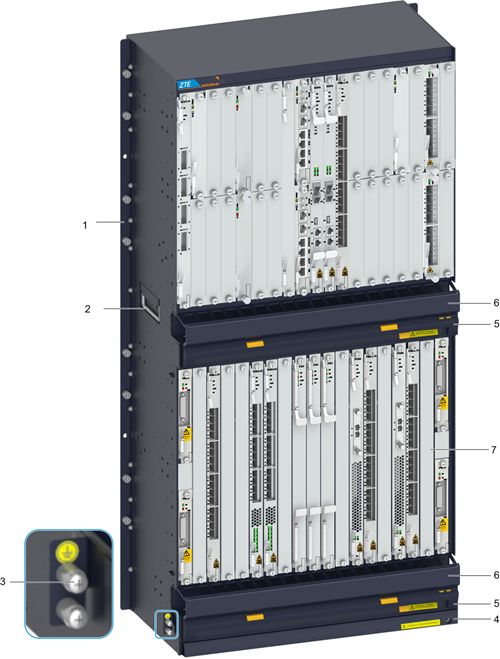

ZXCTN 6500-16L子架分2層，采用豎插板結構，其結構如圖1所示。子架結構說明參見表1。
圖1 ZXCTN 6500-16L子架結構示意圖
| 序號 | 名稱 | 說明 |
|---|---|---|
| 1 | 安裝支耳 | 用于在機柜內固定子架。 |
| 2 | 搬運拉手 | 便于搬運子架。 |
| 3 | 接地柱 | 用于連接子架接地線纜。 |
| 4 | 防塵插箱 | 防止灰塵進入子架，影響設備性能。 |
| 5 | 風扇插箱 | 用于子架散熱。 |
| 6 | 走線槽 | 用于輔助線纜走線。 |
| 7 | 插板區 | 安裝單板，分上、下兩層，每層提供19個25.4 mm寬全高單板槽位。 |
子架槽位

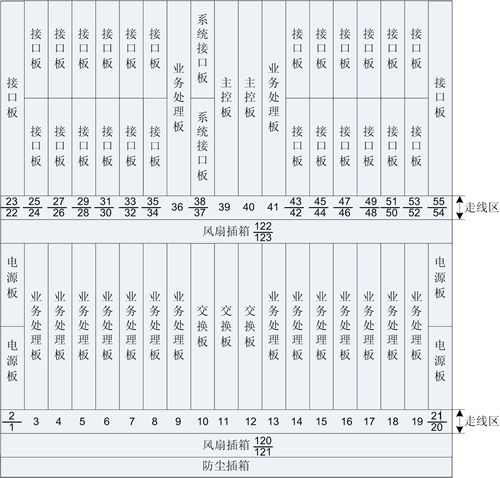

ZXCTN 6500-16L子架槽位分布如圖2所示。單板可插槽位參見表2。
圖2 子架槽位分布示意圖
數字表示槽位號。
| 單板類型 | 單板代號 | 單板高度 | 占用槽位數量 | 對應槽位號 |
|---|---|---|---|---|
| 交換板 | PSC | 全高 | 1個全高槽位 | 10 ~ 12 |
| 主控板 | NCPAG | 全高 | 1個全高槽位 | 39、40 |
| 系統接口板 | SAIA | 半高 | 1個半高槽位 | 37、38 |
| SAIB | 半高 | 1個半高槽位 | 37、38 | |
| 電源板 | PWRA | 半高 | 1個半高槽位 | 1、2、20、21 |
| PWRB | 半高 | 1個半高槽位 | 1、2、20、21 | |
業務處理板 | PWMSA | 全高 | 1個全高槽位 | 36、41 |
| PWGEAx16 | 全高 | 1個全高槽位 | 36、41 | |
| PWGECx16 | 全高 | 1個全高槽位 | 36、41 | |
| PDCB | 全高 | 2個全高槽位 | 3 ~ 9、13 ~ 19、36、41 | |
| PCGA | 全高 | 1個全高槽位 | ||
| PCGC | 全高 | 1個全高槽位 | ||
| PCGEx2 | 全高 | 1個全高槽位 | ||
| PCGD | 全高 | 1個全高槽位 | ||
| PHCAx2 | 全高 | 1個全高槽位 | ||
| PHCBx4 | 全高 | 1個全高槽位 | ||
| PXLGA | 全高 | 1個全高槽位 | ||
| PXLGD | 全高 | 1個全高槽位 | ||
| PXGAx4 | 全高 | 1個全高槽位 | ||
| PXGFx4 | 全高 | 1個全高槽位 | ||
| PXGCx12 | 全高 | 1個全高槽位 | ||
| PXGEx12 | 全高 | 1個全高槽位 | ||
| PGEAx16 | 全高 | 1個全高槽位 | ||
| PGEEx16 | 全高 | 1個全高槽位 | ||
| 接口板 | R63E1U | 半高 | 1個半高槽位 | 30 ~ 33、35、43 ~ 47 |
| RE1PI-75/120 | 全高 | 2個半高槽位 | 22、24、26、28、48、50、52、54 | |
| R8FEF | 半高 | 1個半高槽位 | 24 ~ 35、42 ~ 53 | |
| R8FEI | 半高 | 1個半高槽位 | ||
| R8HGE | 半高 | 1個半高槽位 | ||
| R8HGF | 半高 | 1個半高槽位 | ||
| R4CSB | 半高 | 1個半高槽位 | ||
| R10A | 半高 | 1個半高槽位 | ||
| SOA | 半高 | 1個半高槽位 | 22 ~ 35、42 ~ 55 | |
| SOGMDCx4 | 半高 | 1個半高槽位 |
表2中，接口板中RE1PI-75和RE1PI-120板需與R63E1U板配合使用，R8HGE和R8HGF板需與PGEA板配合使用，R8FEF、R8FEI、R4CSB、R4CEP板需與PWMSA/PWGEA板配合使用。業務處理板中，C2Bx12/10/8、H2PA、H4A、PCGA、PXGCx12/10/8板需與NCPSC板配合使用。
業務處理板優先插下層槽位。ZXCTN 6500-16L設備的子架槽位分為上、下兩層。上層提供2個業務處理板槽位，下層提供14個業務處理板槽位。在配置業務處理板時，需嚴格遵守以下槽位配置原則：
在單板數量較少時，盡量間隔插板，且盡量不要插在同一列上。
上層2個業務處理板槽位可插V1.00.10單板。
上層2個業務處理板槽位盡量不插V2.00.10單板，避免噪聲超標。
說明：
V1.00.10單板指該版本支持的業務處理板，包括：PXLGA、PXGAx4、PGEAx16。
V2.00.10單板指該版本新增的業務處理板，包括：PCGA、PXGCx12。
按照槽位配置原則插板，可有效降低風扇轉速，利于設備散熱，同時降低設備噪音。
當安裝半高的接口板時，需配置轉換架。每個轉換架可以裝入兩塊半高單板。關于轉換架的結構說明參見轉換架一節的介紹。
子架技術指標
ZXCTN 6500-16L子架技術指標說明參見表3。
| 項目 | 單位 | 指標值 | |
|---|---|---|---|
| 尺寸（高×寬×深） | mm | 1022.0×535.0×285.0（包含安裝支耳） | |
| 1022.0×497.0×285.0（不含安裝支耳） | |||
| 重量 | kg | 空子架：28.80 | |
| 滿配置：99.50 | |||
| 插槽數量 | 個 | 總槽位：55 業務槽位：44（16個全高+28個半高） | |
| 電源 | 電源條件（直流） | V DC | 標稱電壓：-48 波動范圍：-40.0 ~ -57.6 |
| 整機最大功耗 | W | <4000 | |
| 散熱 | 滿負荷熱負荷值 | BTU/hour | 1172 |
空子架重量指僅含背板的子架重量。
1 W=3.413 BTU/h
