SSN1SXCSA（簡稱SXCSA）超級交叉時鐘板，在華為OSN3500光端機系統中提供業務調度、時鐘輸入輸出等功能。華為SXCSA單板支持業務調度、時鐘輸入輸出等功能和特性。
華為SSN1SXCSA超級交叉時鐘板，支持交叉時鐘板向系統中其他單板提供定時信息，實現各種業務的匯聚和調度，完成同系統內其他單板的通信和對其他單板的配置管理等功能。華為SXCSA單板由同步定時模塊、交叉連接模塊、通信與控制模塊和電源模塊組成。
功能和特性
SXCSA單板支持業務調度、時鐘輸入輸出等功能和特性。
交叉連接單元
SXCSA單板的交叉連接單元功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 完成200Gbit/s的VC-4高階交叉，20Gbit/s的VC-3/VC-12低階交叉，155Gbit/s的接入能力。 |
| 業務處理 |
|
| 保護方式 | 支持單板交叉和時鐘單元的1+1熱備份，保護方式默認為非恢復式。 |
| 維護特性 | 支持單板熱插拔。 |
時鐘單元
SXCSA單板的時鐘單元功能和特性如表2所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 提供標準的系統同步時鐘。 |
| 其他功能 |
|
| 輸入輸出 | 通過AUX單板：
|
面板

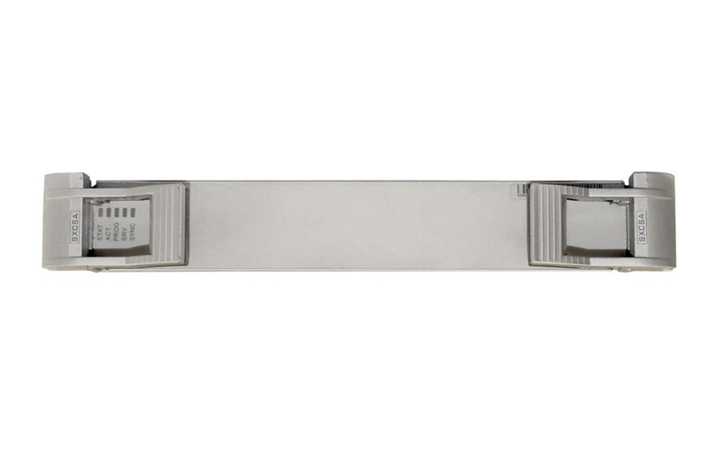

SXCSA單板的面板上有單板指示燈和條形碼。

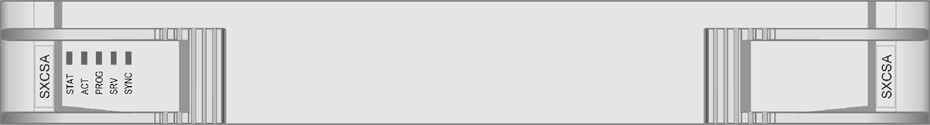

面板圖
SXCSA的面板如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
SXCSA單板的面板上無接口。SXCSA單板的2048kHz、2048kbit/s外時鐘接口由AUX單板提供。AUX單板提供2路接口阻抗為120Ω或2路接口阻抗為75Ω的BITS時鐘接口，詳細說明請參見"AUX"的接口說明。
技術指標
SXCSA單板指標包含機械指標和功耗。
機械指標
SXCSA單板的機械指標如下：
功耗
SXCSA單板在常溫（25C）條件下的最大功耗為63W。
