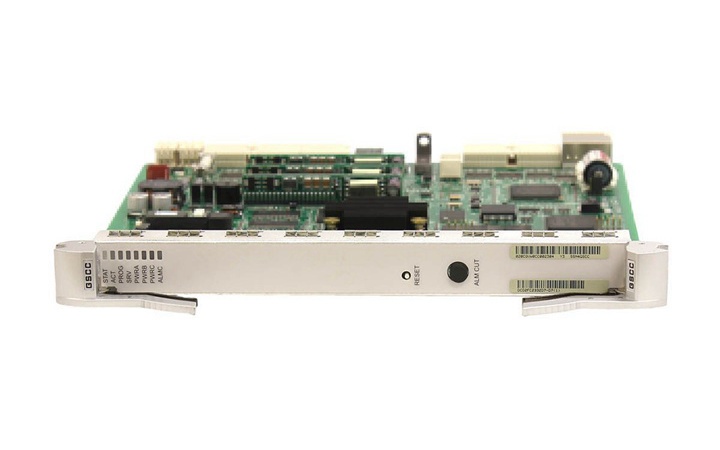

SSN4GSCC（簡稱華為GSCC）系統控制與通信板，協同網絡管理系統對設備的各單板進行管理，實現各個設備之間的相互通信。
華為SSN4GSCC系統控制板，支持主控、公務、通信和系統電源監控等功能和特性。GSCC單板由通信與控制模塊、開銷處理模塊和電源模塊組成。
功能和特性
GSCC單板支持主控、公務、通信和系統電源監控等功能和特性。
GSCC單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 實現設備業務的配置和調度功能，監測業務性能，收集性能事件和告警信息。 |
| 接口 |
|
| DCC通信 | 最大支持處理160路DCC（D1～D3），從而實現網絡管理的傳送鏈路。 |
| 開銷處理 | 提供E1、E2、F1、Serial 1～Serial 4字節的處理。 |
| 時鐘功能 |
|
| 告警和維護特性 |
|
| 電源管理 |
|
| 保護功能 |
提供系統控制和通信單元1+1備份，主板故障時，可自動倒換到備板。 說明： 在分組系統應用中，需要配置兩個N4GSCC/N6GSCC，相同版本的GSCC采用1+1備份。 |
| 分組功能 | N4GSCC和N6GSCC支持分組功能。 分組系統性能請參見分組系統性能。 |
面板
GSCC單板的面板上有單板指示燈和條形碼等。
面板圖

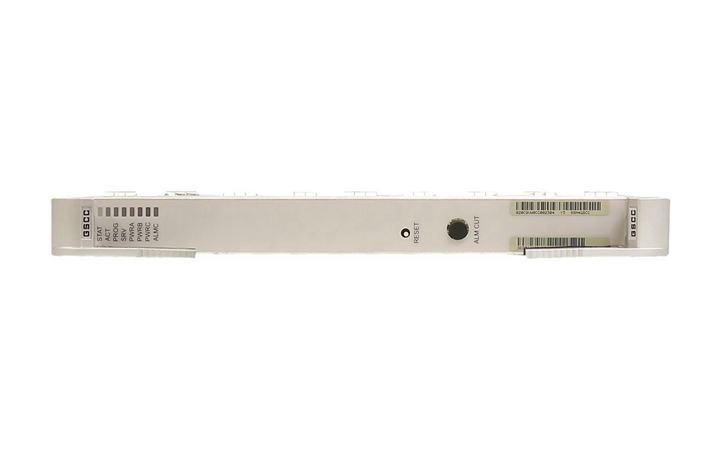

N4GSCC/N6GSCC的面板如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
GSCC板面板上沒有接口，它提供的接口通過AUX板引出詳細說明請參見AUX的接口說明。
N4GSCC/N6GSCC單板面板上有1個軟復位開關和1個告警切除開關，開關類型和用途如表2所示。
| 開關名稱 | 開關類型 | 用途 |
|---|---|---|
| RESET | 軟復位開關 | 按下即軟復位主控單元。 |
| ALM CUT | 告警切除開關 | 短按下開關即可切除當前告警聲。長按開關3秒可永久切除告警聲，再次長按則取消告警切除功能。 |
技術指標
GSCC單板指標包含機械指標和功耗。
機械指標
GSCC單板的機械指標如下：
功耗
GSCC單板在常溫（25C）條件下的最大功耗為19W。
