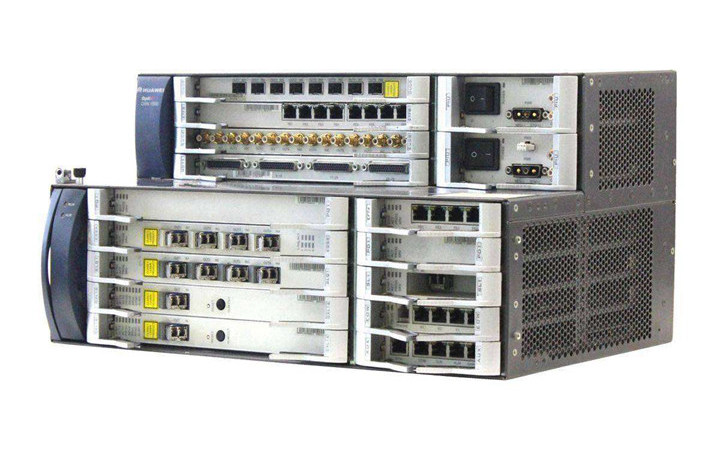

OptiX OSN1500光傳輸設備（簡稱OSN1500）是基于SDH的多業務傳送平臺，支持PDH、SDH、Ethernet、ATM、PCM等多種業務的接入與傳送。華為OSN1500被廣泛應用于電力、交通、能源等行業，為客戶提供高可靠、低時延的光傳送解決方案。
OSN1500智能光傳輸設備是基于SDH的多業務傳送平臺，擁有SDH的保護恢復能力和OAM能力，支持PDH、SDH、Ethernet、ATM、PCM等多種業務的接入與傳送。隨著大客戶專線業務成為廣電行業的又一業務熱點。MSTP設備實現各種類型專線業務的接入、承載和調度，一張網同時滿足廣播、數據和專線業務的傳送需求。
華為OSN1500設備除了提供滿足廣電行業基本的業務需要，還為企業、金融、政府等行業提供大客戶專線，使各行業的網絡連接成一體。接入點通常為OptiX OSN500/550設備，接入環通常為OptiX OSN3500/580設備；匯聚環通常為OptiX OSN7500設備。MSTP解決方案以Smart 40G、軟硬管道、MPLS-TP等為技術核心，滿足廣電大客戶專線業務應用。
靈活組網
OSN1500光端機一般應用于城域傳輸網中的接入層，OptiX OSN1500的混合組網的方式靈活。
接入層設備采用OptiX OSN1500、OptiX OSN2500或者OptiX OSN500。
匯聚層設備采用OptiX OSN580、OptiX OSN3500、OptiX OSN7500或者OptiX OSN7500II。
核心層設備采用OptiX OSN7500、OptiX OSN7500II或者CX 600。
在接入層，SDH業務在STM-1/STM-4環上進行傳送；分組以太網業務在GE環上進行傳送。
在骨干/匯聚層，SDH業務在STM-16/STM-64環上進行傳送；分組以太網業務在10GE環上進行傳送。
OSN1500傳輸設備還可與WDM設備、Metro系列設備對接組網，網絡應用靈活。支持從網絡側穿越第三方的二層網絡，實現端到端配置與管理。
設備結構

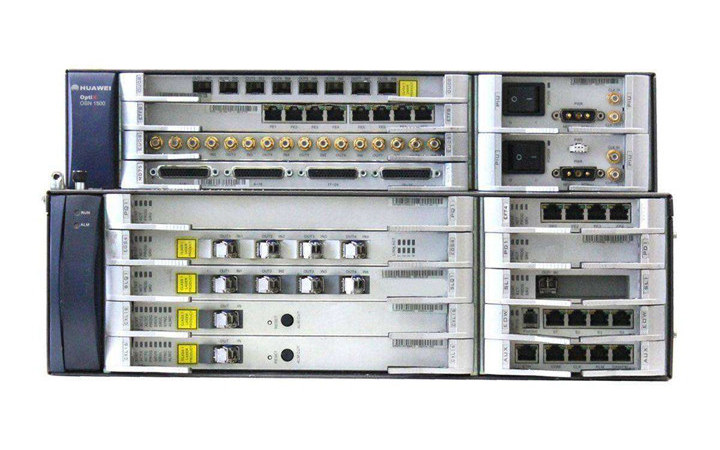

OptiX OSN1500B設備采用雙層結構，分為處理板槽位區、接口板槽位區、輔助接口區、電源區和風扇區。
OptiX OSN1500B子架結構如圖1所示。

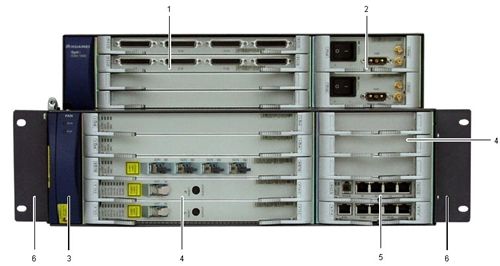

圖1 OptiX OSN1500子架結構圖
| 1. 接口板槽位區 | 2. 電源板區 | 3. 風扇區 |
| 4. 處理板槽位 | 5. 輔助接口區 | 6. 掛耳 |
各部分功能如下：
接口板槽位區：安插OptiX OSN1500B的支路接口板和以太網接口板。
電源板區：安插兩個PIU單板，用于給設備供電。
風扇區：安插一個風扇模塊，為設備提供散熱。
處理板槽位區：安插OptiX OSN1500B的線路、支路和以太網信號處理板。
輔助接口板區：引出告警接口、公務電話接口、管理和維護接口、時鐘接口等。
走線架：用于布放子架尾纖和線纜。
說明：
接口板，又稱出線板、轉接板，提供光或電信號的物理接口，用于將光或電信號接入到對應的處理板。
槽位分配
華為OSN1500B為雙層結構，上層為出線板和電源板槽位區，共有6個槽位，下層為處理板和輔助類單板槽位區，槽位未拆分時共有11個槽位；拆分后有14個槽位。槽位分布有對應的關系，包括出線板槽位和處理板槽位對應關系、對偶槽位的對應關系。
華為OSN1500各槽位的位置如圖2所示。

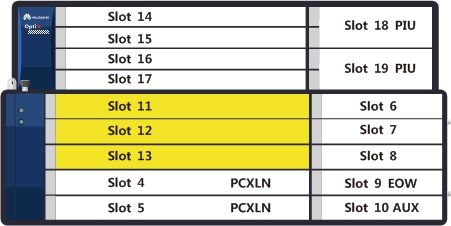

圖2 華為OSN1500子架的槽位分配圖（槽位拆分前）
華為OSN1500B的單板槽位分配：
線路、主控、交叉與時鐘合一板槽位：slot 4～5
槽位拆分前的業務處理單板槽位：slot 6～9、slot 11～13
槽位拆分后的業務處理單板槽位：slot 1～9、slot 11～13
業務接口板槽位：slot 14～17
公務板槽位：slot 9（可以兼做處理板槽位）
輔助接口板槽位：slot 10
電源板槽位：slot 18、19
風扇槽位：slot 20
處理板槽位和出線板槽位的對應關系
出線板槽位和處理板槽位的對應關系如表1所示。
| 處理板槽位 | 對應出線板槽位 |
|---|---|
| slot 2 | slot 14 |
| slot 7 | slot 15 |
| slot 12 | slot 14、15 |
| slot 3 | slot 16 |
| slot 8 | slot 17 |
| slot 13 | slot 16、17 |
常用配置
OSN1500設備常用配置：SSRK000AFB01子架、EOW公務處理板、SSR2AUX系統輔助接口板及SSR1PIUB電源接入板是OSN1500設備必須配置的四種功能板。業務可選配置常用主控交叉光接口合一板有CXL1、CXL4、CXL16、CXLLN、CXLQ41等；同時支持多種速率SDH單板，如SL4、SLQ1、SLD4、SLQ16、SL16、SL64等；支持多業務PDH 處理板，如PL1、PD1、PQ1等；支持多種以太網透?jìng)靼澹?a href="http://www.aidakeji.com/product/125.html" target="_blank" >EFS4、EFT8、EFS0、EGS4、EGT2等；支持其他輔助類及波分類單板等。
物理特性
OSN1500B設備電源可接入-48V DC、通過外置UPM實現交流220V接入；
OSN1500子架尺寸 221mm(高)×444mm(寬)×262mm(深)；重16kg；典型功耗160W。
安裝方式 壁掛式安裝和ETSI 300mm深機柜、ETSI 600mm深機柜、19英寸機柜中安裝；SSQB9RACK03 N66T拼裝機柜(2200x600x600mm)（19英寸）通常可滿足大部分用戶需求，具體型號及尺寸需根據用戶實際機房環境要求作出相應的調整。
