OptiX OSN1800II（簡稱OSN1800II）采用2U盒式設計，集成度高，槽位分布采用橫插板結構，所有單板均在機盒正面插拔，華為OSN1800II提供8個單板槽位。具有較大的業務接入容量，能夠實現電層信號業務匯聚節點的調度，增強網絡靈活性。
OSN1800II單子架支持最大200G OTN交叉容量、160G 分組交叉容量、50G SDH高階交叉容量和20G SDH低階交叉容量，支持統一線路單板，支持OTN/SDH/PKT不同業務平面調度后的業務無縫共享線路傳輸帶寬。從低速率業務（如FE）到大帶寬業務可全部封裝到OTN幀格式中進行統一傳送。
華為OSN1800II設備支持19英寸機柜和ETSI機柜，支持DC供電，易布放，環境適用性強。符合ITU-T G.709建議的OTN帶內管理。提供多種網絡級保護，全面保護業務。提供設備級保護：電源保護、風扇冗余、主控交叉時鐘板1+1保護。
結構
OptiX OSN1800II增強型機盒共提供8個單板槽位。
OptiX OSN1800II增強型機盒支持普通直流機盒和普通交流機盒。直流機盒使用直流電源單板PIU，交流機盒使用交流電源單板APIU。交流機盒中，APIU占據兩個槽位。
說明：
PIU單板和APIU單板不能在一個機盒中同時接入。直流機盒中僅使用PIU單板供電，交流機盒中僅使用APIU單板供電。
OptiX OSN1800II增強型機盒外形如圖1所示。

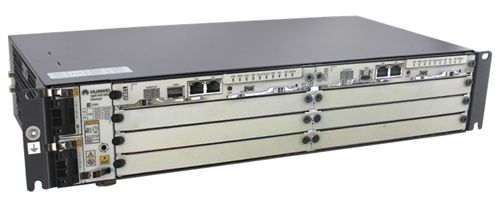

圖1 OptiX OSN1800II增強型機盒斜視圖（直流機盒）
槽位說明

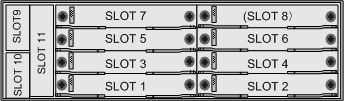

圖2 OptiX OSN1800II增強型機盒槽位分布

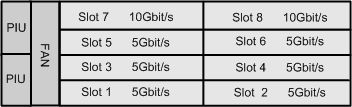

圖3 各槽位SDH容量
產品規格
指標 | 描述 | |
|---|---|---|
產品外觀 |
| |
外形尺寸（mm） | 442（寬）x 220（深）x 88（高）（不含掛耳） | |
重量（空機盒） | 3.6kg | |
安裝方式 |
| |
可插放業務板的槽位數 |
| |
光層交叉能力 | 1～9維ROADM | |
電層交換容量 | OTN |
|
分組 |
| |
TDM | 50Gbit/s高階容量，20Gbit/s低階容量 | |
最大波數 | DWDM | 80波DWDM系統 |
CWDM | 8波CWDM系統 | |
中心波長范圍 | DWDM：1529.16nm～1560.61nm（C Band，ITU-T G.694.1） CWDM：1471nm～1611nm（S+C+L Band，ITU-T G.694.2） | |
支持的業務類型 | SDH/SONET業務、PDH業務、OTN業務、以太網業務、PCM業務、CPRI業務、OBSAI業務、SAN業務、視頻及其他 | |
單通道最大速率 | 200Gbit/s | |
線路速率 | 2.5Gbit/s、10Gbit/s、50Gbit/s、100Gbit/s、200Gbit/s | |
每個OSN 1800網元管理FO810和CPE850的最大總數 | 50 說明： 具體數值需要根據網元上實際安裝的C12X5&C15Xn單板以及與CPE850對接的單板數量計算。 | |
支持的可插拔光/電模塊 |
| |
網絡拓撲 | 點到點、鏈形、星型、環形、環帶鏈、環相交、環相切 | |
網絡級保護（OTN） | 客戶側1+1保護、板內1+1保護、ODUk SNCP、光線路保護、支路SNCP、LPT | |
網絡級保護（分組） | Tunnel APS、PW APS/FPS、LPT、LAG、ERPS、LMSP、分組SNCP、MRPS | |
網絡級保護（TDM） |
| |
設備級保護 |
| |
光功率管理 | ALS、AGC、OPA、IPA | |
維護 |
| |
簡易運維 | SOM智慧光管系統，智能光纖管理系統 | |
同步 |
| |
ASON | OTN網絡：光層ASON(僅Z2UXCL支持) | |
供電 | 直流電源輸入
交流電源輸入
| |
設備運行環境 | 機盒溫度 |
|
機盒相對濕度 |
| |
ETSI標準 | ETSI Class 3.1 說明： ETSI標準是針對機房的溫度和濕度標準。 | |
可靠性指標 | 平均故障修復時間（MTTR） | 1190211.2小時 |
平均故障間隔時間（MTBF） | 135.87 年 | |
可用度 | 0.99999916 | |
a：“短期”是指連續工作不超過96小時，全年累計不超過15天。 | ||
