SmartAX MA5800-X7（簡稱MA5800-X7）業務板采用可編程N(yùn)P架構，支持基于SDN 的智能業務，支持新業務快速部署；華為MA5800-X7支持虛擬接入網功能，實現多業務智能運營或開展網絡批發業務，提供更好的業務體驗。
MA5800-X7采用分布式轉發架構，單槽位吞吐量200G，支持大容量40GPON無阻塞接入；單框可滿足3.2 萬家庭百兆無阻塞接入，暢享4K電視。為保證4K時代每用戶100Mbps無阻塞接入，華為MA5800-X7新一代OLT應具備超寬帶、大容量的4K視頻接入?yún)R聚能力，單槽位交換容量需要達到400Gbps，這意味著每槽位可以支持16×10G PON、4×40G PON以及2×100G PON無阻塞接入，整個OLT系統可以實現3.2萬家庭100M無阻塞暢享4K電視。

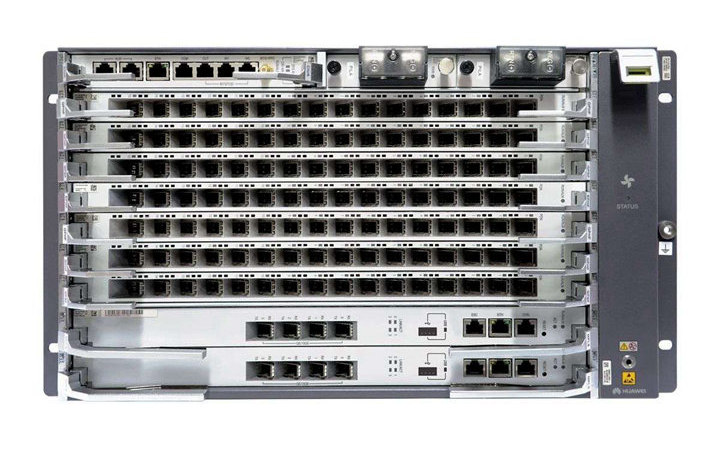

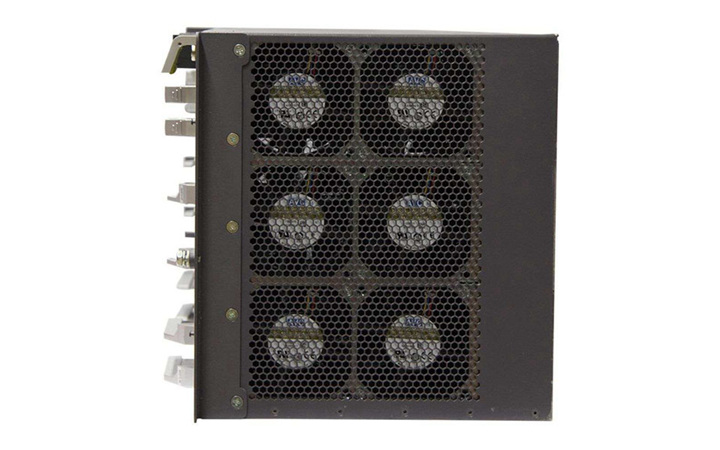

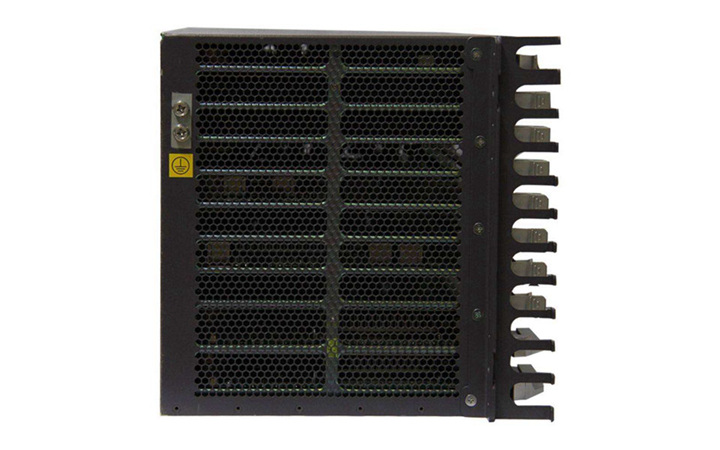

產品外觀

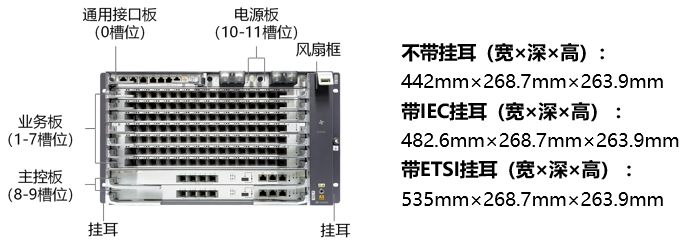

MA5800-X7支持7個業務槽位，配套背板為H901BPMB
槽位配置
MA5800-X7業務框提供12個槽位，包括2個主控板槽位、2個電源板槽位，1個通用接口板槽位和7個業務板槽位。
配置

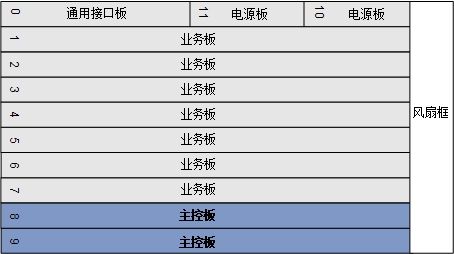

圖1 MA5800-X7業務框單板配置圖
槽位說明
表1 介紹了機框中各個槽位支持的單板類型。
槽位分類 | 槽位 | 可配置單板 | 備注 |
|---|---|---|---|
主控板槽位 | 8、9 | 主控板 | 2個槽位需配置相同的主控板，要求主控板雙配。 |
電源板槽位 | 10、11 | 電源板 | 電源板要求雙配。 |
通用接口板槽位 | 0 | 通用接口板 | - |
業務板槽位 | 1～7 | 上行接口板 業務板 | 支持不同業務板混配。 上行可以采用主控板上行或者上行接口板上行，推薦主控板上行。 |
產品規格
指標 | MA5800-X7 |
|---|---|
可配套的機柜 | N63E-22、N66E-22 |
單板配置 | 主控板槽位：8、9 業務板/上行板槽位：1～7 通用接口板槽位：0 電源接口板槽位：10、11 |
寬×深×高 | 不帶掛耳：442×268.7×263.9 帶IEC掛耳：482.6×268.7×263.9 帶ETSI掛耳：535×268.7×263.9 |
最大重量（帶掛耳） | 26kg |
最大輸入電流 | 40A |
供電方式 | 直流供電（雙路備份） |
工作電壓范圍 | -38.4V～-72V DC |
額定電壓 | -48V/-60V |
工作環境溫度 | -40℃ ～ +65℃，最低啟動溫度為-25℃。 說明： +65℃指業務框進風口的溫度。 |
工作環境濕度 | 5%RH～95%RH |
氣壓環境 | 70kPa～106kPa |
海拔高度 | 4000m以下，空氣密度會隨海拔變化，從而影響設備散熱能力，所以工作環境溫度會隨海拔變化。 |
主控板交換容量 （負荷分擔模式） | MPLA：3.6 Tbit/s MPLB：7 Tbit/s |
業務板每槽位最大帶寬（負荷分擔模式） | MPLA：100 Gbit/s MPLB：200 Gbit/s |
4K視頻用戶并發數 | 8000 |
MAC地址數 | 262143 |
IPv4路由表 | 65536 |
IPv6路由表 | 16384 |
ARP表 | 131072 |
交換轉發時延 | 具有較低的轉發時延。100Mbit/s以太網端口發送64Byte以太網數據包，時延不超過20μs。 |
滿負荷誤碼率 | 端口滿負荷傳輸時，比特差錯率（誤碼率）<10 e-7。 |
系統可靠性指標 | 典型配置系統可用度： >99.999% 系統平均故障間隔時間MTBF（年）：≈45 說明： 因?yàn)榻M網環境的差異及設備使用的單板不同，MA5800的MTBF時間參考值為45年，現場可更換單元(FRU)的平均修復時間參考值為2小時。此處僅為參考值，如果需要更詳細的信息請聯系華為技術有限公司相關人員提供。 |
GPON端口數 | 112 |
XG-PON端口數 | 112 |
XGS-PON端口數 | 112 |
10G-EPON端口數 | 112 |
EPON端口數 | 112 |
GE端口數 | 336 |
10GE端口數 | 168 |
功耗
典型配置 | 靜態功耗 | 最大功耗 | 典型功耗 | 單板配置 |
|---|---|---|---|---|
GPON | 301 | 759 | 530 | H902MPLB*2+H902PILA*2+H901FMMA+H902GPHF*7 |
說明：業務框的功耗是在以下條件下測試得出：
工作電壓：-53.5V DC。
室溫：25°C。
靜態功耗：所有端口不承載任何負荷，光口不插光模塊。
最大功耗：所有端口都承載100%負荷。
典型功耗：靜態功耗和最大功耗總和的一半。
對于接入設備，功耗一般轉換為熱耗，功耗與熱耗的單位不同，功耗單位為W，熱耗單位為BTU/h，相互轉換公式為：1 W ＝ 3.412BTU/h 。
